双扭簧

双扭簧--了解智翔双扭簧产品

当前位置>首页>产品>双扭簧 双扭簧网装饰图


双扭簧介绍 双扭簧应用

双扭簧加工工艺:冷卷或热卷

双扭簧在线设计

双扭簧钢丝规格:0.06~6.0mm

双扭簧尺寸规格:0.3mm以上

以下是智翔双扭簧详情

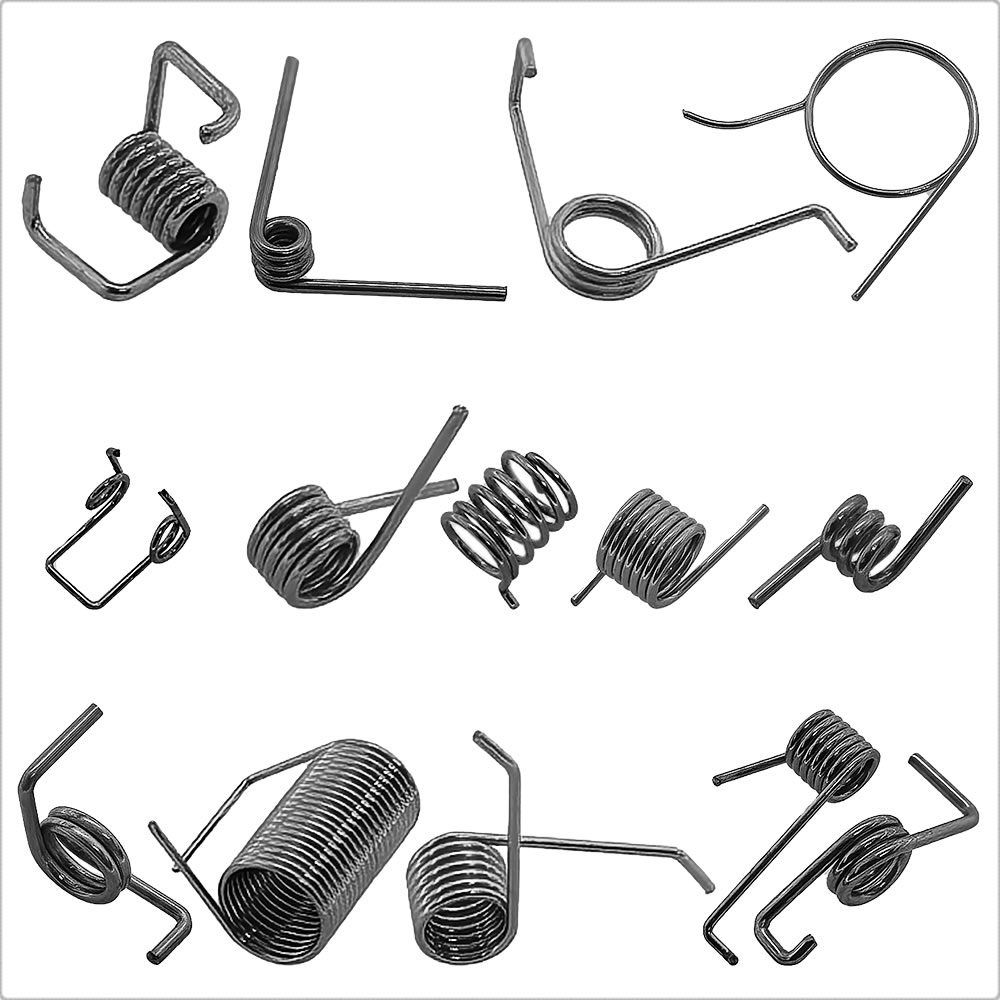

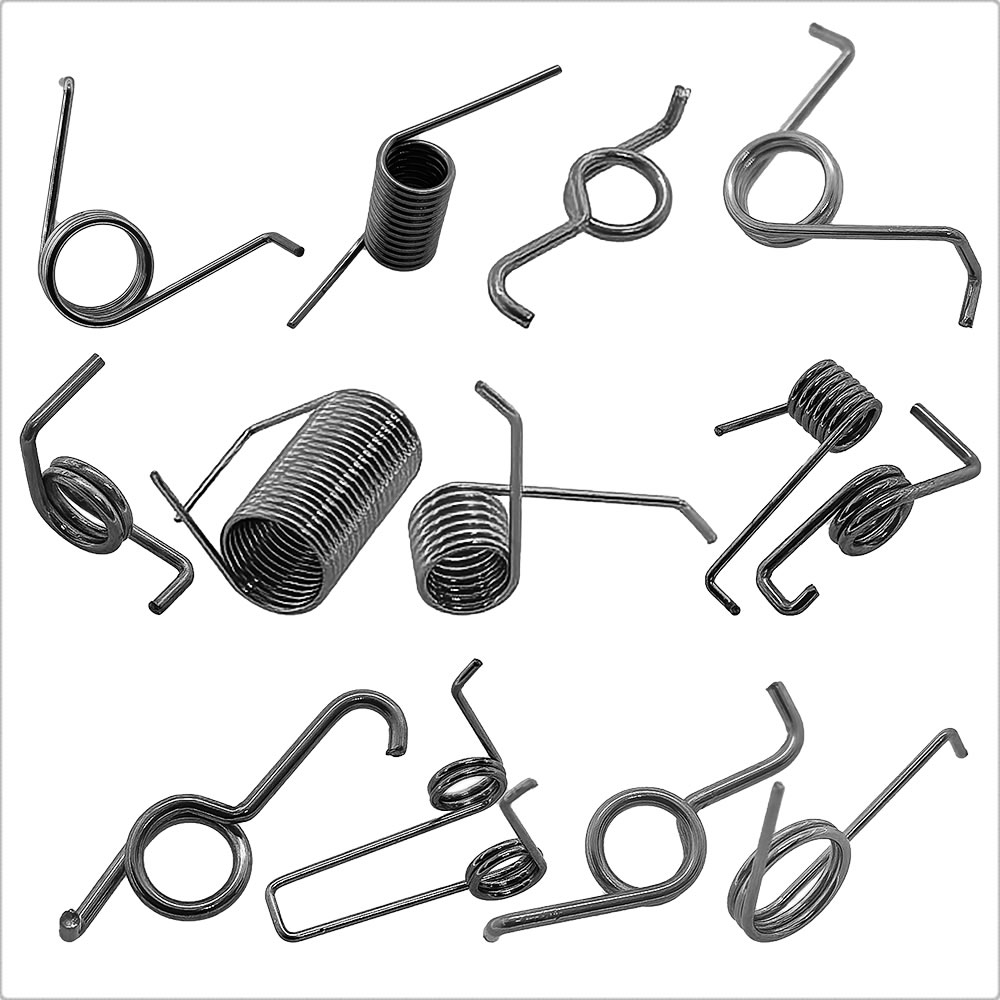

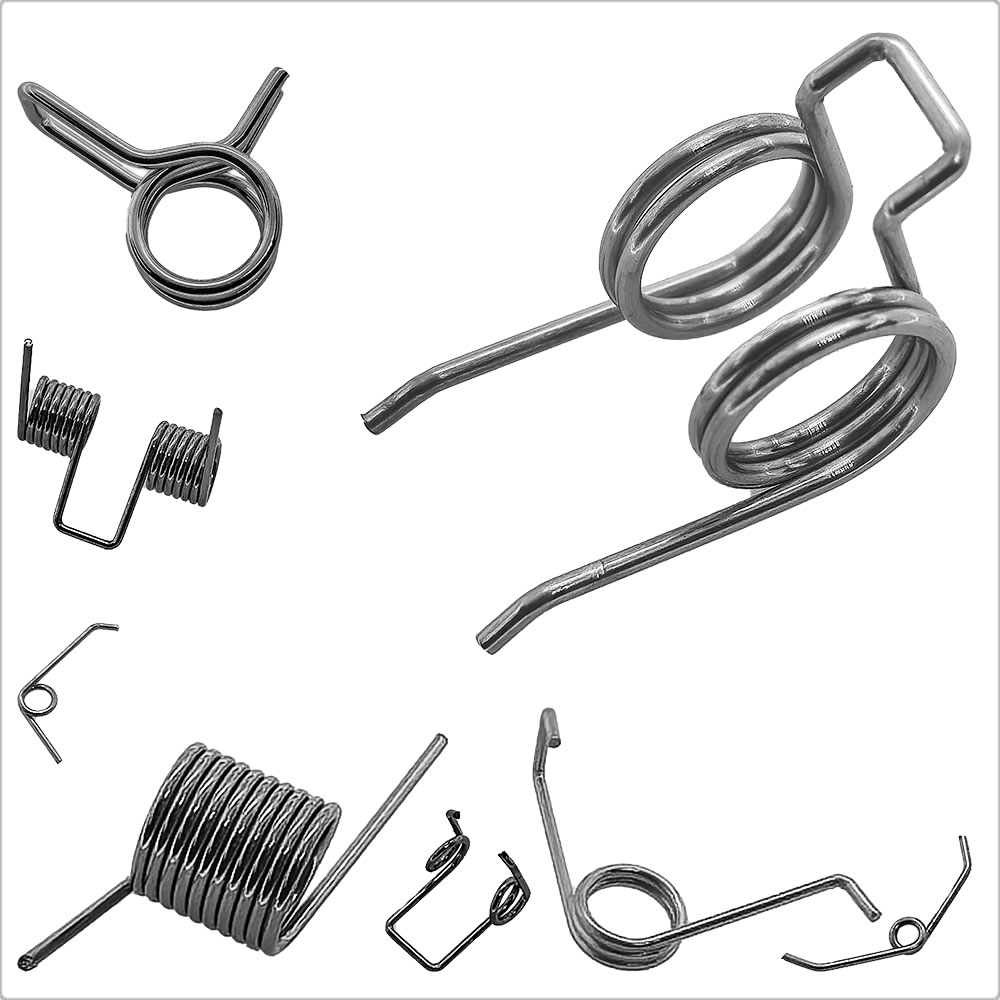

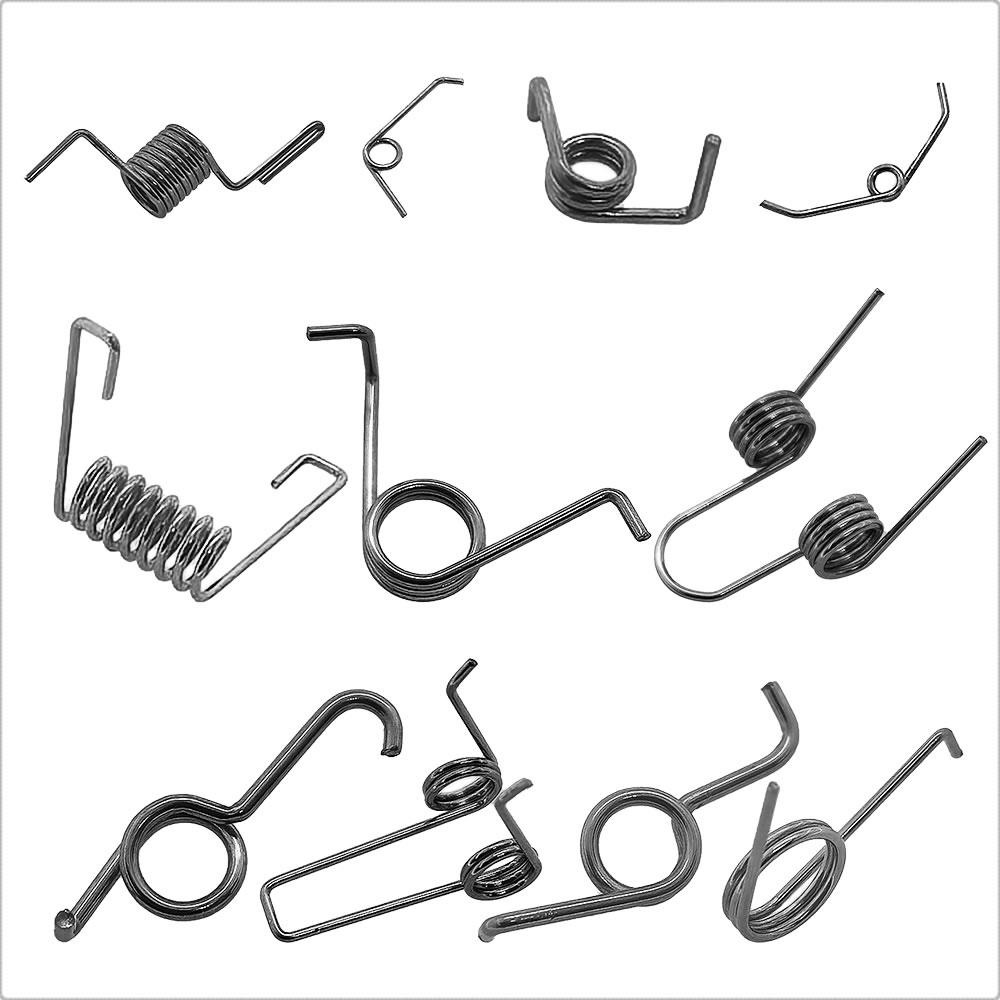

双扭簧


双扭簧概述:

双扭簧网装饰图

双扭簧是扭簧的一种,双扭弹簧由两个尺寸相同的扭簧组成,其中一个右向扭簧圈和一个左向扭簧圈和一段钢丝组成。这些簧圈通常以绕线之间的未密身的部分相连,并且这些簧圈平行旋转。需单独设计该部分,其扭矩总值为两端簧圈之和。双扭弹簧是左右对称结构,分为内双扭簧和外双扭簧,表现为出力力臂为双臂扭簧结构。这类弹簧通常是密身的,但是,簧圈之间有节距以减少摩擦。它们对旋转或旋转外力产生阻力。根据应用要求,设计双扭簧的旋向(顺时针或逆时针),从而确定弹簧的旋向。


双扭簧应用:

智翔双扭簧的普通应用为:衣物别针、有纸夹的笔记板、后挡板和车库门。双扭簧在铰链、平衡体和握柄复位装置也有应用。该款弹簧尺寸繁多,如用于电子设备的微型弹簧和用于座椅控制器的大型弹簧。应根据旋向对弹簧施加负荷;不推荐从自由位置以外的位置旋转弹簧。弹簧旋转时,直径变短,簧体变长。设计空间有限时,需要考虑这一点。双扭簧有杆或管支撑时,工作性能最好。设计者应考虑摩擦和力臂偏转对扭矩的影响。


双扭簧加工工艺:

智翔弹簧有限公司拥有目前国内最先进最精密的弹簧设备;调机速度快,生产速度快、对高难度双扭簧、微型双扭簧,全部一次性成形,无需另外加工。 公司拥有专业的弹簧现场检测设备,可以对弹簧进行100%全检。并配有弹簧高精度数控双扭簧弹力实验机、精密投影仪、工具显微镜等以保证弹簧的品质能够达到客户的要求 。

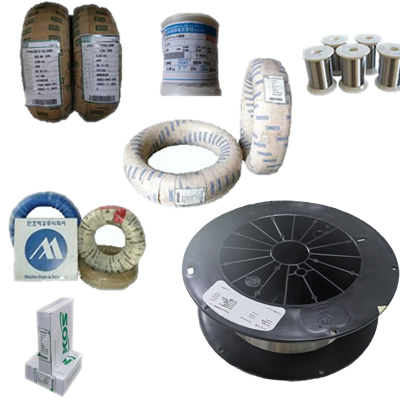

双扭簧钢丝规格参数及表面处理

智翔双扭簧所用的材料截面多为圆形,也有用矩形和多股钢萦卷制等异性钢丝。直径范围线径0.05mm—6.0mm,弹簧材料符合RoHS标准,材料种类有:1、不锈钢双扭簧钢丝(sus) 分:有磁、无磁、光面和雾面(树脂面、暗面) ,耐酸碱的,耐高温。耐盐雾测试好等。2、碳钢双扭簧钢丝(SWC) 低碳钢丝,高碳钢、锰钢丝,镍丝,镀锌铁丝,硬度高,弹性好,价格便宜。3、琴钢丝(swp) SWP-B抗压力;SWP-A 抗拉力;弹性好,使用寿命长,但容易生锈,需电镀等弹簧表面处理。4、铜材弹簧钢丝:铜丝,镀锡铜线,镀镍铜线,红铜,青铜,黄铜,磷铜,铍铜等。导电性能好,弹性较弱。 表面处理种类有电镀金、银、镍、锌、铜,发黑,电泳,达克罗等。


双扭簧尺寸规格参数:

智翔双扭簧外径尺寸外径从0.3mm开始,严格按客户图纸生产。

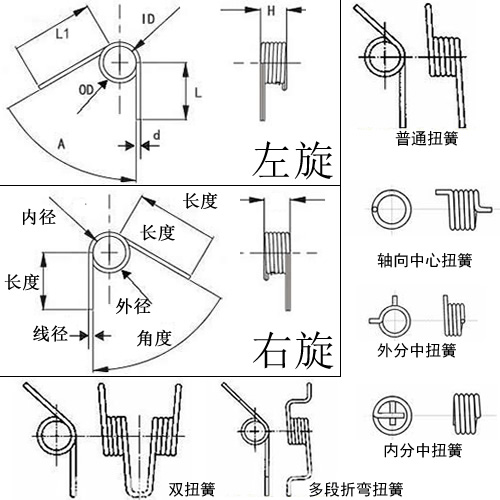

扭簧图纸画法 扭簧图纸画法 扭簧旋向画法 扭簧旋向画法
上图图纸所示:
d:双扭簧的线径
ID:双扭簧的内径
OD:双扭簧的外径
L,L1:扭簧的旋臂长度
H:双扭簧簧身的长度
A:扭簧的自由角度
转方向:分左旋和右旋

扭簧形状表示方法
扭簧
扭簧形状表示方法
扭簧
扭簧形状表示方法
扭簧
扭簧形状表示方法
普通右向扭簧
扭簧形状表示方法
双扭簧
扭簧形状表示方法
多段弯曲扭簧

弹簧网装饰图 首页  返回顶部  上一页塔形弹簧  30 31 32 33 34 35 36 37 38 39 40 41 下一页扁线弹簧     返回上一页
本篇由www.zxspring.net智翔弹簧技术工程师整理后更新于2014.1.08。
