扭力弹簧

扭力弹簧--了解智翔扭力弹簧

当前位置>首页>产品>扭力弹簧 扭力弹簧网装饰图


扭力弹簧介绍 扭力弹簧应用

扭力弹簧加工工艺:冷卷或热卷

扭力弹簧在线设计

扭力弹簧钢丝规格:0.06~6.0mm

扭力弹簧尺寸规格:0.3mm以上

以下是智翔扭力弹簧详情

扭力弹簧


扭力弹簧概述:

扭力弹簧网装饰图

扭力弹簧 属于螺旋弹簧,亦可称为扭簧或扭转弹簧,该款弹簧产生扭矩或旋转力。扭力弹簧的端部被固定到其他组件,当其他组件绕着弹簧中心旋转时,该弹簧将它们拉回初始位置。虽然该款弹簧被称之为扭力弹簧,但是,它受弯曲应力而不是扭转应力的制约。扭力弹簧可以存储和释放角能量或者通过绕簧体中轴旋转力臂以静态固定某一装置。


扭力弹簧应用:

智翔扭力弹簧的普通应用为:衣物别针、有纸夹的笔记板、后挡板和车库门。扭力弹簧在铰链、平衡体和握柄复位装置也有应用。该款弹簧尺寸繁多,如用于电子设备的微型弹簧和用于座椅控制器的大型弹簧。应根据旋向对弹簧施加负荷;不推荐从自由位置以外的位置旋转弹簧。弹簧旋转时,直径变短,簧体变长。设计空间有限时,需要考虑这一点。扭力弹簧有杆或管支撑时,工作性能最好。设计者应考虑摩擦和力臂偏转对扭矩的影响。


扭力弹簧加工工艺:

智翔弹簧有限公司拥有目前国内最先进最精密的弹簧设备;调机速度快,生产速度快、对高难度扭力弹簧、微型扭力弹簧,全部一次性成形,无需另外加工。 公司拥有专业的弹簧现场检测设备,可以对弹簧进行100%全检。并配有弹簧高精度数控扭力弹簧弹力实验机、精密投影仪、工具显微镜等以保证弹簧的品质能够达到客户的要求 。

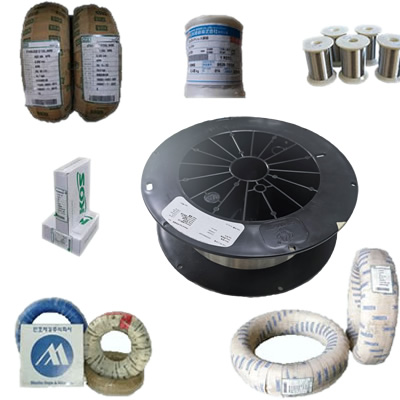

扭力弹簧钢丝规格参数及表面处理

智翔扭力弹簧所用的材料截面多为圆形,也有用矩形和多股钢萦卷制等异性钢丝。直径范围线径0.05mm—6.0mm,弹簧材料符合RoHS标准,材料种类有:1、不锈钢扭力弹簧钢丝(sus) 分:有磁、无磁、光面和雾面(树脂面、暗面) ,耐酸碱的,耐高温。耐盐雾测试好等。2、碳钢扭力弹簧钢丝(SWC) 低碳钢丝,高碳钢、锰钢丝,镍丝,镀锌铁丝,硬度高,弹性好,价格便宜。3、琴钢丝(swp) SWP-B抗压力;SWP-A 抗拉力;弹性好,使用寿命长,但容易生锈,需电镀等弹簧表面处理。4、铜材弹簧钢丝:铜丝,镀锡铜线,镀镍铜线,红铜,青铜,黄铜,磷铜,铍铜等。导电性能好,弹性较弱。 表面处理种类有电镀金、银、镍、锌、铜,发黑,电泳,达克罗等。


扭力弹簧在线设计

智翔弹簧工厂提供灵活的设计方式,你可以通过以下公式自行设计,也可以通过我公司的在线设计页面直接设计

扭力弹簧尺寸规格参数:

智翔扭力弹簧外径尺寸外径从0.3mm开始,严格按客户图纸生产。

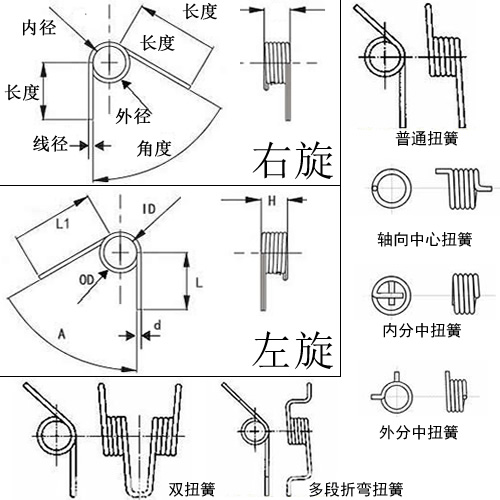

扭力弹簧图纸画法 扭力弹簧图纸画法 扭力弹簧旋向画法 扭力弹簧旋向画法
上图图纸所示:
d:扭转扭力弹簧的线径
ID:扭转扭力弹簧的内径
OD:扭转扭力弹簧的外径
L,L1:扭力弹簧的旋臂长度
H:扭转扭力弹簧簧身的长度
A:扭力弹簧的自由角度
转方向:分左旋和右旋

扭力弹簧形状表示方法
扭力弹簧
扭力弹簧形状表示方法
扭力弹簧
扭力弹簧形状表示方法
扭力弹簧
扭力弹簧形状表示方法
普通右向扭力弹簧
扭力弹簧形状表示方法
双扭力弹簧
扭力弹簧形状表示方法
多段弯曲扭力弹簧

弹簧网装饰图 首页  返回顶部  上一页微型压力弹簧  1 2 3 4 5 6 7 8 9 10 11 下一页波形弹簧     返回上一页
本篇由www.zxspring.net智翔弹簧技术工程师整理后更新于2014.1.08。
